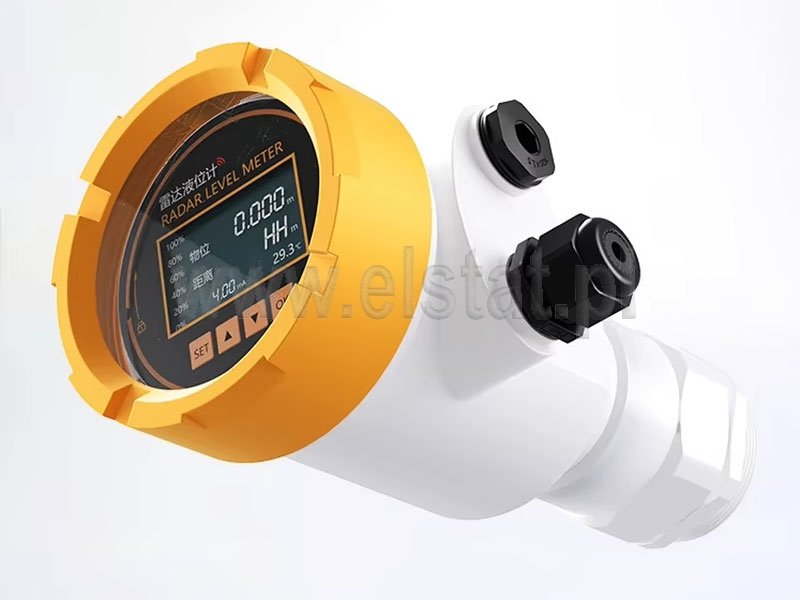

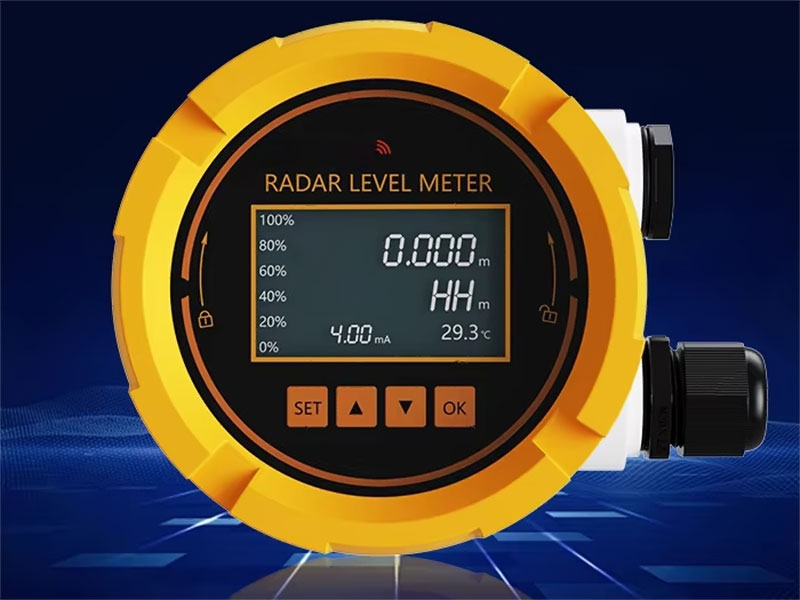

Radarowy miernik do pomiaru poziomu cieczy
Radarowy czujnik poziomu (ang. radar level sensor) to nowoczesne urządzenie pomiarowe służące do bezdotykowego monitorowania poziomu cieczy, materiałów sypkich i półpłynnych w zbiornikach, silosach i kanałach. Wykorzystuje fale elektromagnetyczne (mikrofale), które odbijają się od powierzchni i wracają do czujnika, umożliwiając w ten sposób dokładny pomiar poziomu.
Radarowe czujniki poziomu to nowoczesne urządzenia służące do precyzyjnego pomiaru poziomu cieczy i materiałów sypkich w różnych aplikacjach przemysłowych.
Radarowy czujnik poziomu emituje impuls elektromagnetyczny (najczęściej w paśmie 24 GHz, 26 GHz lub 80 GHz), który odbija się od powierzchni materiału i wraca do przetwornika. Na podstawie czasu przelotu fali (Time of Flight – ToF), czujnik oblicza odległość od medium, a następnie przelicza to na poziom w zbiorniku.
✅ Pomiar jest ciągły, precyzyjny i niezależny od:
pyłu, pary, mgły, ciśnienia, temperatury,
właściwości chemicznych cieczy (np. lepkość, przewodność).
Wysoka dokładność i rozdzielczość.
Często pracują w zakresie 80 GHz (mała antena, duży zasięg).
Używane do trudnych warunków (piana, para, wysoka temperatura).
Emitują krótkie impulsy mikrofalowe.
Niższa cena, dobra odporność na zakłócenia.
Zakres pracy zazwyczaj do 30 m.
Chemiczny i petrochemiczny – pomiar poziomu agresywnych cieczy (kwasy, zasady, rozpuszczalniki).
Spożywczy – mleko, piwo, oleje, środki myjące.
Energetyka i wodociągi – pomiar poziomu wody, ścieków, cieczy procesowych.
Przemysł materiałów sypkich – zboże, cement, granulaty.
Zbiorniki paliw, zbiorniki retencyjne, silosy.
✅ Bezdotykowy pomiar – brak kontaktu z medium = brak zużycia.
✅ Odporność na ekstremalne warunki – wysoka temperatura, ciśnienie, para, kurz.
✅ Wysoka precyzja – dokładność nawet do ±1 mm.
✅ Łatwa integracja – wyjścia analogowe (4–20 mA), cyfrowe (HART, Modbus, Profibus).
✅ Brak konieczności kalibracji przy zmianie medium – uniwersalne zastosowanie.
Wysokość zbiornika i zakres pomiarowy.
Rodzaj medium (ciecz, sypki materiał, agresywne środowisko).
Temperatura i ciśnienie w zbiorniku.
Sposób montażu (góra zbiornika, z gwintem, kołnierzem, zaciskiem itp.).
Protokół komunikacji (analogowy, cyfrowy).
Potrzebujesz pomocy w doborze konkretnego modelu (np. VEGA, Siemens, Endress+Hauser, IFM)? Chętnie pomogę – podaj parametry zbiornika lub medium.
