Sonda do pomiaru poziomu ścieków; wody brudnej; hydrostatyczna; 0-10V; poziom do 4 m; kabel 5 m

Hydrostatyczny czujnik poziomu ścieków i wody brudnej z wyjściem 0-10 V; zakres pomiaru 0 - 4 m; wyjście napięciowe; kabel poliuretanowy z ruką do kompensacji ciśnienia atmosferycznego o długości 5m

Czujnik poziomu ścieków 0-10 V. Sonda hydrostatyczna z długim kablem w korzystnej cenie.

Czujnik poziomu cieczy należy do czujników bezkontaktowy.

 Karta informacyjna czujnika z wyjściem 0-10 V

Katalog sond hydrostatycznych przeznaczonych do ścieków

Opis sondy:

Hydrostatyczne czujniki poziomu ścieków to niezwykle przydatne urządzenia w monitoringu zbiorników wodnych. Jednym z takich narzędzi jest sonda do pomiaru poziomu ścieków, która działa na zasadzie hydrostatyki. Jej zakres pomiarowy sięga do 4 metrów, co sprawia, że idealnie nadaje się do różnych zastosowań.

Sercem działania tego czujnika jest wyjście o zakresie 0-10V. Dzięki temu można łatwo integrować go z różnorodnymi systemami kontrolnymi i rejestrującymi dane. To rozwiązanie zapewnia precyzyjne odczyty i możliwość bieżącego monitorowania zmian poziomów cieczy.

Kabel o długości 5 metrów daje swobodę instalacji nawet w trudno dostępnych miejscach. Solidna konstrukcja kabla gwarantuje niezawodność oraz trwałość użytkowania przez długi czas.

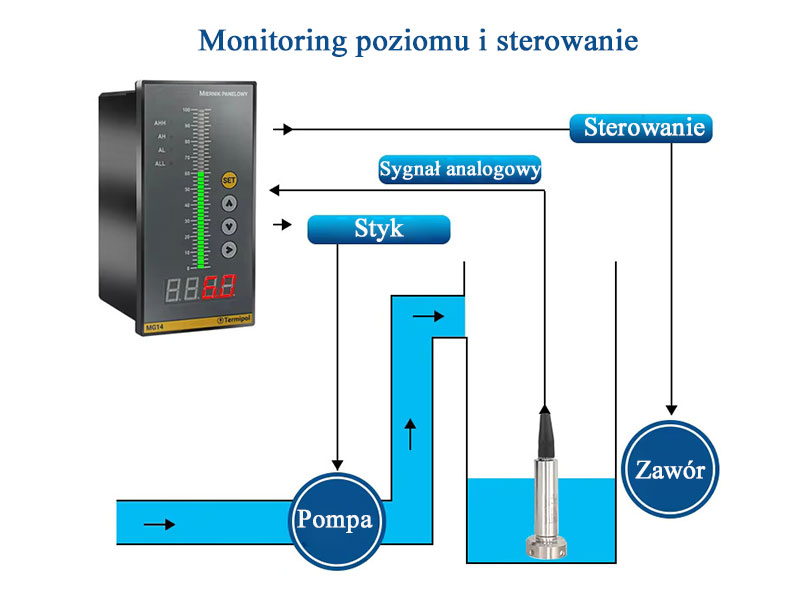

Takie sondy hydrostatyczne są nieocenione wszędzie tam, gdzie potrzebny jest stały nadzór nad stanem zbiorników ze ściekami czy inną cieczą przemysłową. Pomagają one zapobiegać przepełnieniom oraz wspierają efektywność zarządzania zasobami wodnymi.

Uwaga!

Towar w przypadku braku na stanie towar na zamówienie.

Hydrostatyczna sonda poziomu z sitkiem zapobiegającym zatykaniu. Posiada wyjście analogowe z sygnałem napięciowym 0-10V. Przetwornik poziomu cieczy można stosować do uzdatniania ścieków osadowych w oczyszczalniach i przepompowniach oraz wody zabrudzonej osadami.

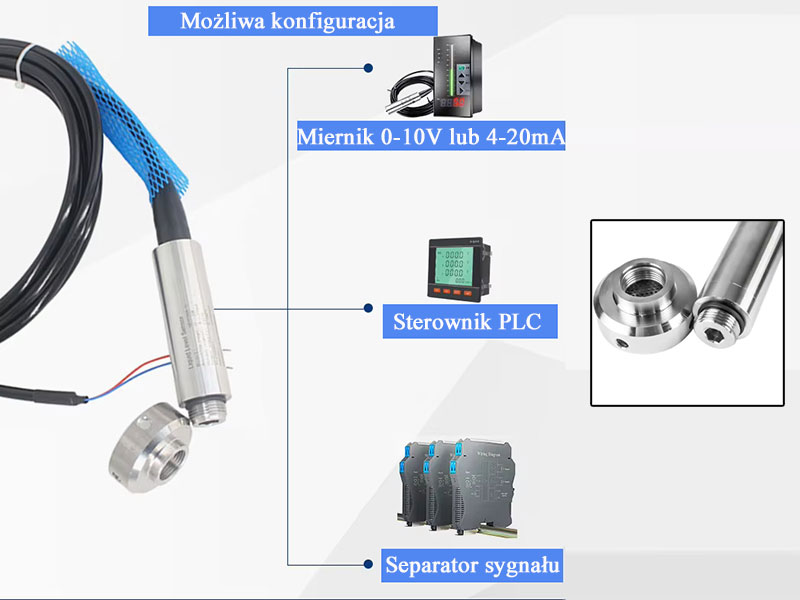

Sonda może pracować z każdym elementem automatyki posiadającym wejście analogowe napięciowe takich jak:

- panel odczytu analogowego,

- sterownik PLC,

- miernik z wejściem analogowym 0-10V, np. miernikiem MG14 lub SD8V

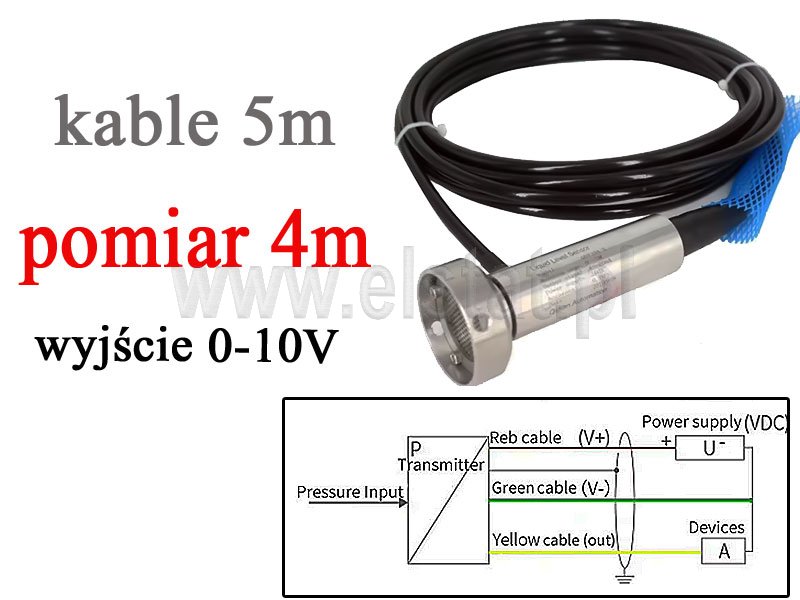

Ciśnienie wywierane przez wodę na czujnik przekazywane jest na wyjściu w formie sygnału napięciowego (0 ~ 10 V). Ciśnienie hydrostatyczne jest wprost proporcjonalne od zanurzenia. Czujnik jest przeznaczony do pracy w wodzie. Ciśnieniowy czujnik poziomu zazwyczaj montowany jest w pozycji wertykalnej (np w studni), zwisając na przewodzie. W przypadku gdy czujnik może być narażony na poruszanie się w trakcie pomiaru, pozycja czujnika musi być zabezpieczona w celu zapobieżenia błędom. Można tego dokonać przy pomocy rurki lub ciężarka umieszczonego na sondzie.

Dostępne są również wersje sond o głębokości pomiaru: 1m, 2m, 3m, 4m, 5m, 8m, 10m z kablem o długości 5 metrów lub więcej.

Cechy czujnika hydrostatycznego z osłoną

Czujnik hydrostatyczny jest zanurzeniowym czujnikiem poziomu wody odpowiednim do pomiaru poziomu cieczy lub ciśnienia i głębokości. Cała obudowa sondy ze stali nierdzewnej, hermetycznie zamknięta sprawia, że nadaje się do zanurzenia w większości płynów przemysłowych i olejów nie wchodzące w reakcję ze stalą kwasoodporną 316 SS .

Spawana obudowa jest testowana w zakładzie produkcyjnym za pomocą helu (test szczelności), aby zapewnić właściwą ochronę. Rura wentylacyjna w kablu służy do automatycznej kompensacji zmian ciśnienia atmosferycznego nad zbiornikiem. Każdy zatapialny przetwornik ciśnienia posiada wymienny stożek na czujniku, który chroni membranę przed uszkodzeniem. Przewody czujnika są odizolowane od środowiska zewnętrznego, aby hydrostatyczny czujnik poziomu działał prawidłowo w długim odcinku czasowym podczas użytkowania.

Opis czujnika hydrostatycznego z osłoną i wyjściem napięciowym

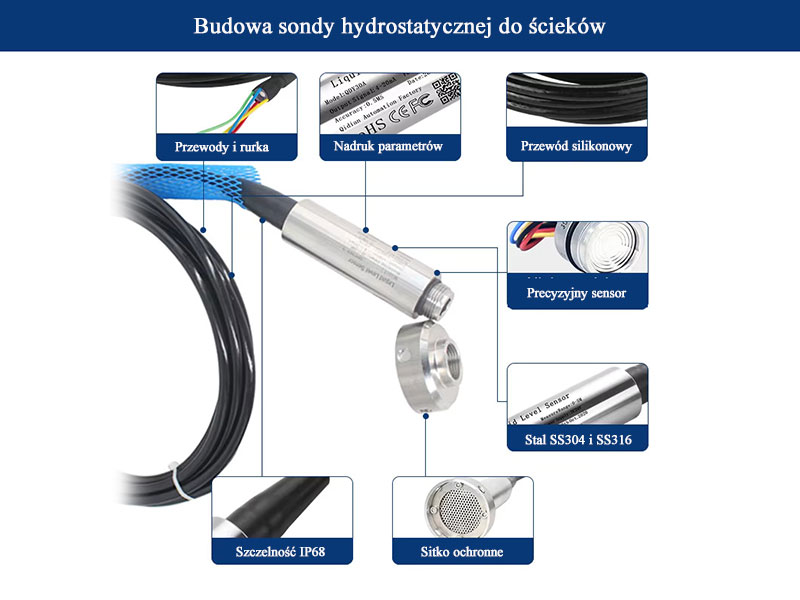

Przetwornik poziomu ścieków wykorzystuje krzemowy chip do pomiaru ciśnienia. Do hermetyzacji wykorzystywany jest olej silikonowy, którym wypełniony jest czujnik w obudowie ze stali nierdzewnej. Przednia osłona ochronna działa jako ochronna membrana czujnika, a także umożliwia płynny kontakt z membraną. Przewód i obudowa są uszczelnione i połączone. Rurka odpowietrzająca jest podłączona do zewnętrznej części kabla. Struktura wewnętrzna ma na celu zapobieganie kondensacji pary wodnej. Wbudowany obwód przetwarzania sygnału mikro może być używany do zdalnej transmisji. Ma dobrą stabilność i niezawodność.

Zakres zastosowania czujnika poziomu cieczy 0-10V

Sondy hydrostatyczne są szeroko stosowane w uprawie roślin wodnych, na oczyszczalniach ścieków. Znajduje zastosowanie przy kontroli poziomu wody w miejskich zakładach zaopatrzenie w wodę (SUW), wieżach ciśnień, studniach, kopalniach, basenach przemysłowych. Zbiorniki wody, baseny olejowe, hydrogeologia, zbiorniki, rzeki, oceany i inne miejsca również wykorzystują sondy hydrostatyczne do pomiaru poziomu cieczy.

Parametry techniczne sondy poziomu ścieków:

Obwód całkowicie zabudowany, z kondensacją wilgoci, funkcją zapobiegającą wyciekom:

• Zasięg: 0 ~ 4 metrów
• Jednoczęściowy
• Dokładność: 0.5% FS
• Rozmiar: długość około 145mm, średnica 28mm
• Forma pomiaru i zakres 0 ~ 4mH2O
• Odporność na przeciążenie: 2 razy pełnowymiarowy nacisk; 300% (zalecane ok. 50%)
• Temperatura pracy: -20 ~ 60 ° c
• Kompensacja temperatury: -10 ~ 60 °C
• Temperatura przechowywania: -40 ~ 80 ° c
• Sygnał wyjściowy: 0-10V
• Zasilanie: 10 ~ 30 VDC (standardowe napięcie 24VDC)
• Materiał powłoki 304 stal nierdzewna
• Kabel: izolacja wodoodporna z rurką do pomiaru ciśnienia atmosferycznego
• Klasa ochrony: IP68

Dane techniczne sondy hydrostatycznej z wyjście 10V:

Zakres dostawy:

1 x Sonda poziomu ścieków oraz wody brudnej; zakres pomiarowy do 4 m; kabel o długości 5 m; wyjście analogowe napięciowe 0-10V.
